| Herkunftsort: | China |
| Markenname: | Wuerd |
| Zertifizierung: | ISO9001 |
| Modellnummer: | CS8M5-CS19M16, G4x8, G5x10,... |
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | 0.3USD/pc |
| Verpackung Informationen: | Lewis |
| Lieferzeit: | 3-7 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C, Western Union |
| Versorgungsmaterial-Fähigkeit: | 300.000 Stück/Monat |
| Abmessungen(mm) | Gewicht (kg/1000Stück) für Ausführung |
|||||||||
| d1 h9 |
d2 |
l2 ±0,3 |
l3 ±0,3 |
e min |
d5 h11 |
l1 ±0,2 |
a ±0,3 |
WAF h14 |
A und AS C und CS |
B und BS |
| 8 | M5x0,8 | 10,2 | 9 | 10,2 | 5 | 4 7,5 |
22 | 7 | 15,2 | 12,85 13,35 |
| 10 | M6x1 | 12,5 | 11 | 11,5 | 6 | 4,5 8 |
25 | 8 | 25,2 | 21,3 22 |
| 13 | M8x1,25 | 16,5 | 13 | 14 | 8 | 5 10 |
30 | 11 | 53,1 | 43,1 45 |
| 16 | M10x1,5 M12x1,75 |
20 | 16 | 15,5 | 10 | 6 13 |
35 | 13 | 103,8 | 82,3 86,6 |
| 19 | M14x1,5 M14x2 M16x2 |
28 | 20 | 21,5 | 14 | 12 18 |
45 | 16 | 220,9 | 181 188,7 |
*Standard: Winkelgelenk DIN71802
*Winkelgelenk DIN 71802 besteht aus einer Gelenkpfanne DIN 71805 und einem Gelenkkopf DIN 71803.
Der Drehwinkel für die Ausführung mit äußerem Sicherungsclip (Ausführung CS, BS) beträgt 15°, ohne äußeren Sicherungsclip (Ausführung C, B) beträgt 18°.
*Material: Kohlenstoffstahl Alternative: Edelstahl 304 oder 316
*Oberfläche: verzinkt, verzinkt/klar, verzinkt/schwarz, verzinkt/gelb oder weiß-blau passiviert
*Spezielle Winkelgelenke können nach Zeichnung oder Muster des Kunden gefertigt werden.
Hinweis:
*Typ A/B/C ohne äußeren Sicherungsclip an der Gelenkpfanne
*Typ AS/BS/CS mit äußerem Sicherungsclip an der Gelenkpfanne
*Es gibt eine Schlüsselweite am Gelenkkopf der Ausführung C, CS
*Gelenkpfanne mit oder ohne Schlüsselweite auf Anfrage.
*Linksgewinde, mit oder ohne Schutzkappe auf Anfrage.
* Sonderverpackung sind verfügbar

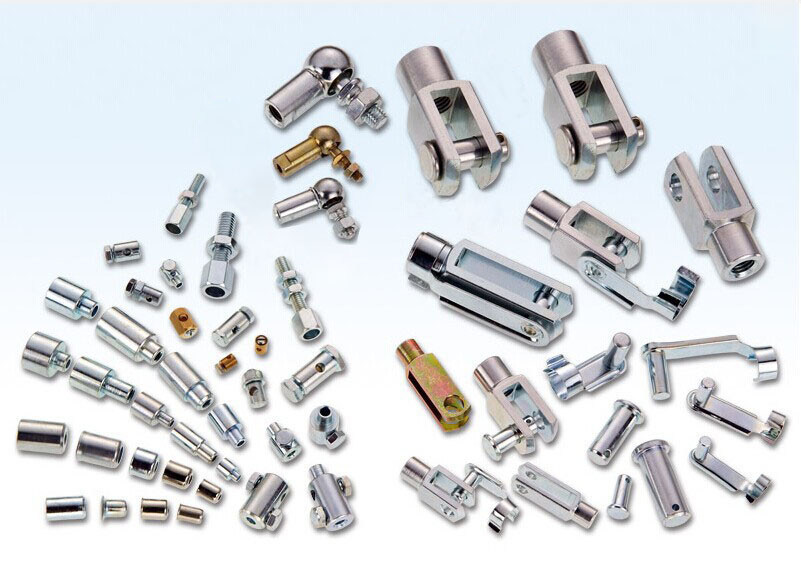

Gabelkopf/Gabel DIN71752, Gabelgelenk DIN71751 :
*Material: Stahl
*Oberfläche: verzinkt weiß-blau
*Alternative: Edelstahl 304, 316, Aluminium
* Sondergabelköpfe nach Zeichnung gefertigt
*Zollgewinde sind verfügbar
* Verpackung: Bulk und Sonderverpackung nach Kundenwunsch.
