| Modell:: | G5x10 | Paket:: | Massenpaket Sonderpaket |
|---|---|---|---|
| Material:: | Kohlenstoffarmer Stahl | Oberfläche:: | Passiviert in Zink, weißblau, Zink/gelb, Zink/schwarz oder geölt |
| Alternative:: | mit einer Breite von mehr als 20 mm, |

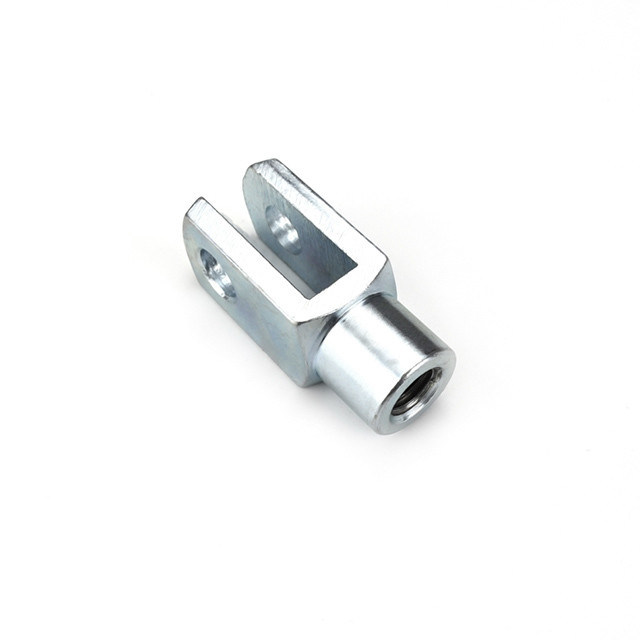

Gabelköpfe/Gabelaugen DIN71752/ISO8140, G Stahl-Ausführung | ||||||||||||||
Artikel | d1 H9 | d2 | g ±0,5 | a1 h11 | a2 -0,2/ +0,5 | b1 B13 | b2 +0,7 +0,15 | d3 ±0,3 | f ±0,2 | l1 ±0,5 | l2 ±0,4 | l3 ±0,2 | r | Gewicht (g/Stck) |
G4x8 | 4 | M4 | 8 | 8 | 8 | 4 | 4 | 8 | 0,5 | 21 | 16 | 6 | 0,5 | 5 |
G4x16 | 4 | M4 | 16 | 8 | 8 | 4 | 4 | 8 | 0,5 | 29 | 24 | 6 | 0,5 | 7 |
G5x10 | 5 | M5 | 10 | 10 | 10 | 5 | 5 | 9 | 0,5 | 26 | 20 | 7,5 | 0,5 | 9 |
G5x20 | 5 | M5 | 20 | 10 | 10 | 5 | 5 | 9 | 0,5 | 36 | 30 | 7,5 | 0,5 | 13 |
G6x12 | 6 | M6 | 12 | 12 | 12 | 6 | 6 | 10 | 0,5 | 31 | 24 | 9 | 0,5 | 15 |
G6x24 | 6 | M6 | 24 | 12 | 12 | 6 | 6 | 10 | 0,5 | 43 | 36 | 9 | 0,5 | 21 |
G8x16 | 8 | M8 | 16 | 16 | 16 | 8 | 8 | 14 | 0,5 | 42 | 32 | 12 | 0,5 | 37 |
G8x32 | 8 | M8 | 32 | 16 | 16 | 8 | 8 | 14 | 0,5 | 58 | 48 | 12 | 0,5 | 54 |
G10x20 | 10 | M10 | 20 | 20 | 20 | 10 | 10 | 18 | 0,5 | 52 | 40 | 15 | 0,5 | 74 |
G10x40 | 10 | M10 | 40 | 20 | 20 | 10 | 10 | 18 | 0,5 | 72 | 60 | 15 | 0,5 | 116 |
G12x24 | 12 | M12 | 24 | 24 | 24 | 12 | 12 | 20 | 0,5 | 62 | 48 | 18 | 0,5 | 121 |
G12x48 | 12 | M12 | 48 | 24 | 24 | 12 | 12 | 20 | 0,5 | 86 | 72 | 18 | 0,5 | 175 |
G14x28 | 14 | M14 | 28 | 27 | 27 | 14 | 14 | 24 | 1 | 72 | 56 | 22,5 | 1 | 178 |
G14x56 | 14 | M14 | 56 | 27 | 27 | 14 | 14 | 24 | 1 | 101 | 85 | 22,5 | 1 | 258 |
G16x32 | 16 | M16 | 32 | 32 | 32 | 16 | 16 | 26 | 1 | 83 | 64 | 24 | 1 | 282 |
G16x64 | 16 | M16 | 64 | 32 | 32 | 16 | 16 | 26 | 1 | 115 | 96 | 24 | 1 | 411 |
*Toleranz der b2-Öffnung: B13 ist für G4x8-G10x20 für +0,15/0,7 ist für G10x40 oben.
*Es gibt „FG“-Artikel in der Tabelle, die die gleichen Abmessungen haben, nur mit Feingewinden, wie G8x16FG, G8x32FG, G10x20FG, G10x40FG usw.
*Linksgewinde sind verfügbar und nicht standardmäßige Gabelköpfe nach Kundenspezifikation.
Alternative: Edelstahl 304, 316 oder Aluminium
