| Herkunftsort: | China |
| Markenname: | Wuerd |
| Zertifizierung: | ISO9001 |
| Modellnummer: | CS8M5-CS19M16 |
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | 0.3USD/pc |
| Verpackung Informationen: | Natürliche Packung, spezielle Packung |
| Lieferzeit: | 3-7 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C, Western Union |
| Versorgungsmaterial-Fähigkeit: | 300.000 Stück/Monat |
| Abmessungen ((mm) | Gewicht (kg/1000 Stück) für das Formular |
|||||||||
| d1 h9 |
d2 |
Ich...2 ±0.3 |
Ich...3 ±0.3 |
E Min. |
d5 H11 |
Ich...1 ±0.2 |
Ein ±0.3 |
WAF h14 |
A und AS C und CS |
B und BS |
| 8 | M5x0.8 | 10.2 | 9 | 10.2 | 5 | 4 7.5 |
22 | 7 | 15.2 | 12.85 13.35 |
| 10 | M6x1 | 12.5 | 11 | 11.5 | 6 | 4.5 8 |
25 | 8 | 25.2 | 21.3 22 |
| 13 | M8x1.25 | 16.5 | 13 | 14 | 8 | 5 10 |
30 | 11 | 53.1 | 43.1 45 |
| 16 | M10x1.5 M12x1.75 |
20 | 16 | 15.5 | 10 | 6 13 |
35 | 13 | 103.8 | 82.3 86.6 |
| 19 | M14x1.5 M14x2 M16x2 |
28 | 20 | 21.5 | 14 | 12 18 |
45 | 16 | 220.9 | 181 188.7 |

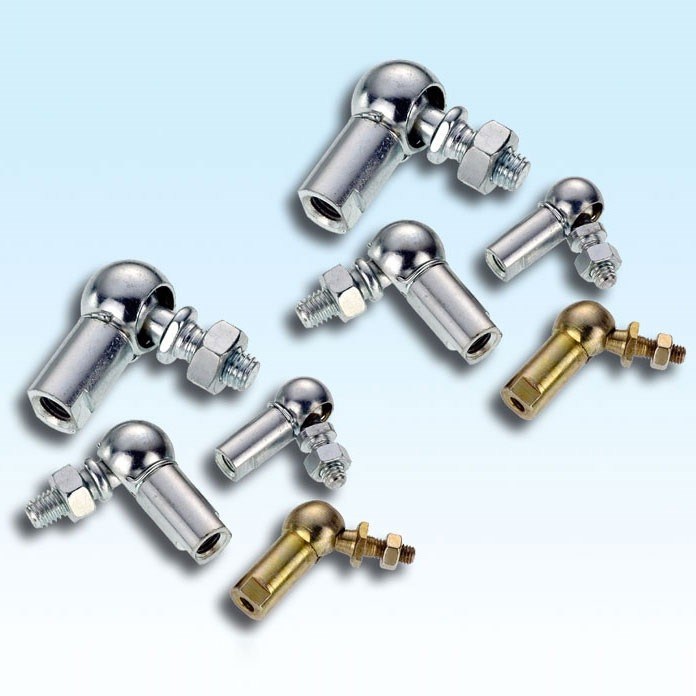

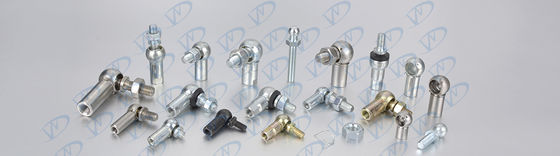

*Standard: Winkelkugelverbindung DIN71802
*Winkelkugelverbindungen nach DIN 71802 bestehen aus einem Kugelstick nach DIN 71805 und einem Kugelstick nach DIN 71803.
Der Drehwinkel für das Formular mit äußerer Sicherungsklemme (Formular CS, BS) beträgt 15°, für das Formular ohne äußere Sicherungsklemme (Formular C, B) beträgt 18°.
*Material: Kohlenstoffstahl Alternative: Edelstahl 304 oder 316
*Oberfläche: Zinkplattiert,Zink/klar,Zink/schwarz,Zink/gelb oder weiß-blau passiviert
* Spezielle Winkelverbindungen können nach Zeichnung oder Muster hergestellt werden.
Anmerkung:
*A/B/C-Typ ohne äußere Sicherungsklemme an der Kugelscheibe
*AS/BS/CS-Typ mit äußerer Sicherungsklemme an der Kugelscheibe
*Es gibt eine Schlüsselfläche auf dem Kugelstift des Formulars C, CS
*Kugelsteckdose mit oder ohne Schlüsselfläche auf Anfrage.
* Linke Schleife, auf Anfrage mit oder ohne Versiegelungskappe.
