Name: Schleifverbindungen nach DIN71751 mit Klappfederschraube, Serie A
Brand: Wuerd Machinery Manufacturing CO.,LTD
SKU: Schließgelenk A12x24
Price: 0.3 USD
Availability: InStock

Startseite Produkte Gabelköpfe und Bolzen

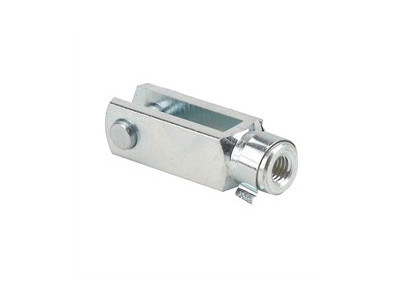

Schleifverbindungen nach DIN71751 mit Klappfederschraube, Serie A

clevis joints DIN71751 with folding spring bolt, A series

Produktdetails:

Herkunftsort:	China
Markenname:	Wuerd
Zertifizierung:	ISO9001
Modellnummer:	Schließgelenk A12x24

Zahlung und Versand AGB:

Min Bestellmenge:	50
Preis:	0.3 $/pc
Verpackung Informationen:	Kartone, Paletten
Lieferzeit:	3 Tage
Zahlungsbedingungen:	T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit:	300.000 Stück/Monat

Kontakt

Ausführliche Produkt-Beschreibung

-Standard: Spaltverbindungen ähnlich der DIN71751 mit Klappfederschraube

- Material: Kohlenstoffarmer Stahl

Alternative: Edelstahl 304,316

- Oberflächenschutz: galvanisiert, galvanisiert; passiv in weißblau (Sliver/Clear), Zink/gelb oder Zink/schwarz
Zusätzlich: Phosphatisiert und geölt

- Linkses Gewinde ist auf Wunsch des Kunden erhältlich

- Nicht-standardmäßige Spaltverbindungen nach Zeichnungen oder Mustern des Kunden.

Teil Nr.	d1	g	Ein	a1	a2	b	b1	b2		d2		d3	L1	L2		L3	Gewicht
A4x8	4	8	9.5	8	8	13	4	4	B13	M4x0.7		8	21	16	±0.3	6	0.007
A4x16	4	16	9.5	8	8	13	4	4		M4x0.7		8	29	24		6	0.009
A5x10	5	10	12	10	10	16.5	5	5		M5x0.8		9	26	20		7.5	0.012
A5x20	5	20	12	10	10	16.5	5	5		M5x0.8		9	36	30		7.5	0.016
A6x12	6	12	14	12	12	19.5	6	6		M6x1.0		10	31	24		9	0.021
A6x24	6	24	14	12	12	19.5	6	6		M6x1.0		10	43	36	±0.4	9	0.027
A8x16	8	16	19	16	16	25	8	8		M8x1.25		14	42	32		12	0.049
A8x16FG	8	16	19	16	16	25	8	8		M8x1.0		14	42	32		12	0.049
A8x32	8	32	19	16	16	25	8	8			M8x1.25	14	58	48		12	0.066
A8x32FG	8	32	19	16	16	25	8	8		M8x1.0		14	58	48		12	0.066
A10x20	10	20	23	20	20	31	10	10		M10x1.5		18	52	40		15	0.098
A10x20FG	10	20	23	20	20	31	10	10			M10x1.25	18	52	40		15	0.098
A10x40	10	40	23	20	20	31	10	10	0.7	M10x1.5		18	72	60		15	0.140
A10x40	10	40	23	20	20	31	10	10	0.15	M10x1.5		18	72	60		15	0.140
A10x40FG	10	40	23	20	20	31	10	10			M10x1.25	18	72	60		15	0.140
A12x24	12	24	28	24	24	38	12	12		M12x1.75		20	62	48		18	0.164
Einheit für die Berechnung der Nennwerte	12	24	28	24	24	38	12	12			M12x1.25	20	62	48		18	0.164
A12x48	12	48	28	24	24	38	12	12		M12x1.75		20	86	72		18	0.218
Einheit für die Berechnung der Nennwerte	12	48	28	24	24	38	12	12			M12x1.25	20	86	72		18	0.218
A14x28	14	28	31	27	27	43	14	14		M14x2.0		24	72	56		22.5	0.243
A14x28FG	14	28	31	27	27	43	14	14			M14x1.5	24	72	56		22.5	0.243
A14x56	14	56	31	27	27	43	14	14		M14x2.0		24	101	85		22.5	0.323
A14x56FG	14	56	31	27	27	43	14	14			M14x1.5	24	101	85		22.5	0.323
A16x32	16	32	36	32	32	48.5	16	16		M16x2.0		26	83	64	±0.4	24	0.368
Einheit für die Berechnung der Leistung	16	32	36	32	32	48.5	16	16			M16x1.5	26	83	64		24	0.368
A16x64	16	64	36	32	32	48.5	16	16		M16x2.0		26	115	96		24	0.497
Einheit für die Berechnung der Nennwerte	16	64	36	32	32	48.5	16	16			M16x1.5	26	115	96		24	0.497
A20x40	20	40	45	40	40	57	20	20		M20x2.5		34	105	80		30	0.713
A20x40FG	20	40	45	40	40	57	20	20			M20x1.5	34	105	80		30	0.713
